Erittäin tarkka pieni CNC-sorvikone

Korkean tarkkuuden pientä CNC-sorvikonetta käytetään laajalti, sitä voidaan käyttää akselin, levytyyppisten työkappaleiden käsittelyyn, sillä voidaan saavuttaa ei-ympyränmuotoinen kaarikäsittely. Järjestelmä ja lisävarusteet ovat valinnaisia pyynnöstä.

Malli:TCK25-240L

Lähetä kysely

Tuotteen Kuvaus

Tarkka pieni CNC-sorvikoneen yksityiskohtainen tuoteesittely

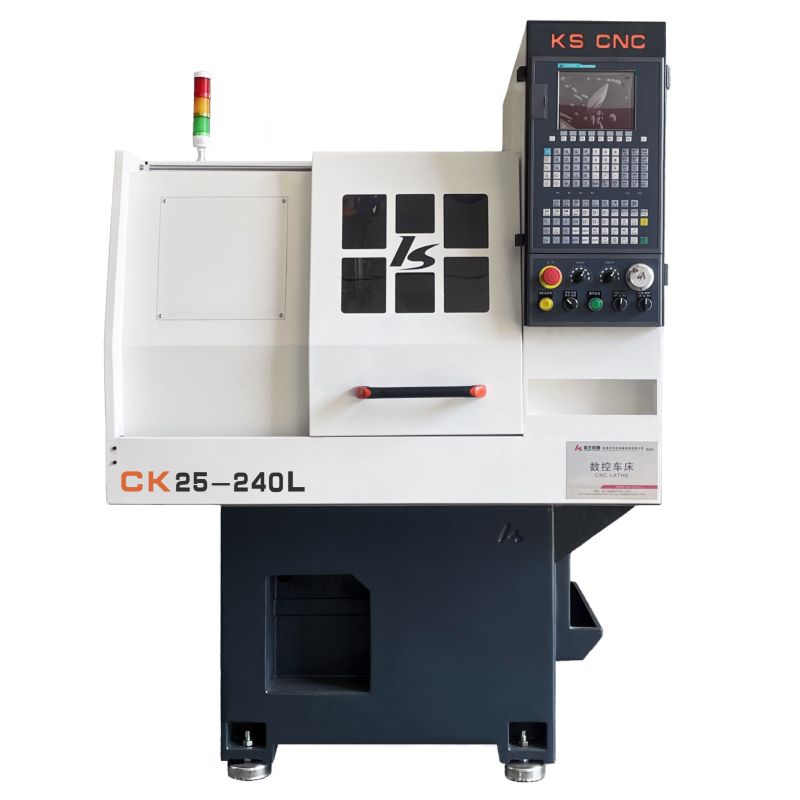

TCK25-240L erittäin tarkka pieni CNC-sorvikone on kohtuuhintainen, käytännöllinen tyyppinen hyvälaatuinen työstökone. Koneella on erittäin laaja käyttöalue, joka soveltuu sisäiseen ja ulkoiseen sorvaukseen, suippenemiseen, ympyräkaareen, kierteeseen, poraukseen, akselin ja levytyökappaleen kalvaukseen. Sillä voidaan myös saavuttaa ei-ympyräkäyrätyöstö, voit valita CNC-järjestelmän ja valinnaiset lisävarusteet tarpeidesi mukaan.

Korkean tarkkuuden pienen CNC-sorvin vakiokokoonpano

Spindleï¼Karayksikkö
Systemï¼Tuuli 2000TCEVï¼Standardï¼
GSKï¼Valinnainenï¼
KNDï¼Valinnainenï¼
Inverterï¼SINEE
Lineaarinen Guideï¼CSK
Bearingï¼HRB
Ball Screwï¼QIJIAN/QIXUAN
Motorï¼Servomoottori

Parametri korkean tarkkuuden pienellä CNC-sorvikoneella

		Yksikkö	TCK 25-200L
Tuotantokyky	Max. keinu sängyn päällä	mm	210
	Max. keinu poikkiliukumäen yli	mm	120
	Käsittelyn pituus	mm	240
	Dia. karan reiästä	mm	Ï25
Kara	Jig	Ei käytössä	Collet
	Nopeusalue	Rpm	100-5000
	Loppumäärittely	Ei käytössä
Ruokinta	X-akselin nopea liikkumisnopeus	m/min	28(2510)
Ruokinta	Z-akselin nopea liikkumisnopeus	m/min	28(2510)
Aivohalvaus	X-akseli max. matkustaa	mm	240
Aivohalvaus	Z-akseli max. matkustaa	mm	240
Tarkkuus	X/Z-akselin toistuva paikannustarkkuus	mm	0.005
Moottori	Servo moottori	kw	1.5
Muut	Kiinnitystila	Ei käytössä	Pneumaattinen kiinnitys
	Työkalunpidike	Ei käytössä	Leikkurin järjestely
	Työkalun koko	mm	16
	Ladatun työkalun määrä	kpl	6
	Kokonaismitat (PLK)	mm	110010601700
	Korkeus (alustasta karaan)	mm	1010
	N.W		850

Ominaisuudet suuren tarkkuuden pienessä CNC-sorvikoneessa

1. Valettu yksiosainen, vino sänkyrakenne.
2. Raskas rakenne, koneen pohja ja sänky ovat yksiosainen valu.
3.HIWIN/CSK-rullatyyppinen lineaarinen liikeohjain.
4. Korkea käsittelyteho ja korkea tarkkuus.
