Automaattinen tankosyöttölaite, pieni CNC-sorvikone

Yrityksemme keskittyy CNC-sorvien valmistukseen. Erityisesti automaattisen tankosyöttölaitteen pieni CNC-sorvikoneen hyvä kokoonpano ja tarkkuusliittimet, kone tuottaa pieniä tarkkuusmetalliosia tarkasti ja nopeasti.

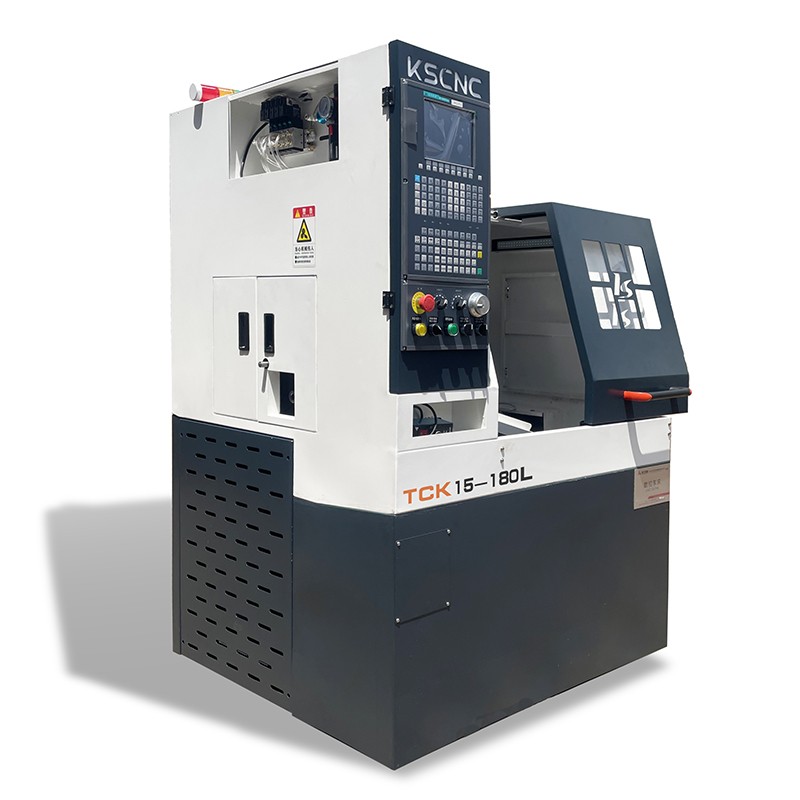

Malli:TCK15-180L

Lähetä kysely

Tuotteen Kuvaus

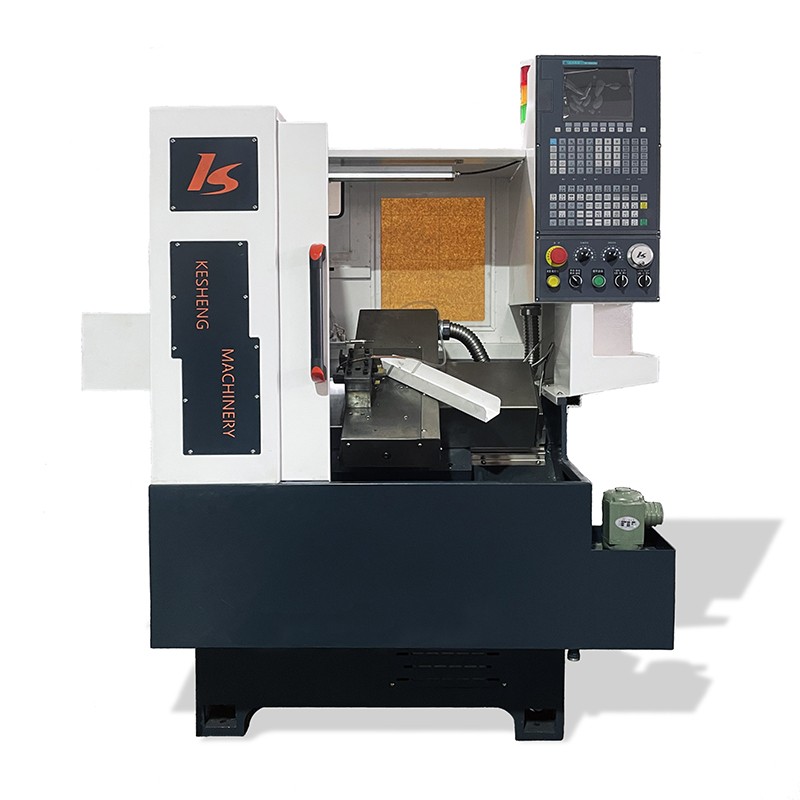

Yksityiskohtainen tuoteesittely automaattisen tankosyöttölaitteen pienestä CNC-sorvikoneesta

Laadukas automaattinen tankosyöttöinen pieni CNC-sorvikone, jossa on valupohja, toimii paremmin jäykkyyden ja iskunkestävyyden suhteen, mikä helpottaa lastunpoistoa.
Paljon korkeampi prosessointi ja tehokkuus taataan hyvällä kokoonpanolla (kara Taiwanista (6000 rpm), tarkkuus kuularuuvi, kiskovaunu, puolisuljettu metallilevy, taaksepäin suunnattu järjestelmäpaneeli jne.). Konetta voidaan varmasti ja helposti soveltaa pienten tarkkuusmetalliosien valmistukseen.

Automaattisen tankosyöttölaitteen vakiokokoonpano pienessä CNC-sorvikoneessa

Spindleï¼Karayksikkö Taiwanista
Systemï¼Wind CNC 2000TBV
Inverterï¼SINEE
Lineaarinen Guideï¼CSK
Bearingï¼HRB
Ball Screwï¼QIJIAN/QIXUAN
Motorï¼Servomoottori

Automaattisen tankosyöttölaitteen pienen CNC-sorvikoneen parametri

		Yksikkö	TCK 15-180L	TCK25-180L
Tuotantokyky	Max. keinu sängyn päällä	mm	150	150
	Max. keinu poikkiliukumäen yli	mm	60	60
	Käsittelyn pituus	mm	180	180
	Dia. karan reiästä	mm	Ï15	Ï25
Kara	Jig	Ei käytössä	Collet	Collet
	Nopeusalue	Rpm	300-6000 (karayksikkö)	300-6000 (karayksikkö)
	Loppumäärittely	Ei käytössä
Ruokinta	X-akselin nopea liikkumisnopeus	m/min	15 m	15 m
Ruokinta	Z-akselin nopea liikkumisnopeus	m/min	15 m	15 m
Aivohalvaus	X-akseli max. matkustaa	mm	180	180
Aivohalvaus	Z-akseli max. matkustaa	mm	180	180
Tarkkuus	X/Z-akselin toistuva paikannustarkkuus	mm	0.005	0.005
Moottori	Servo moottori	kw	1.5	1.5
muut	Kiinnitystila	Ei käytössä	Pneumaattinen kiinnitys	Pneumaattinen kiinnitys
	Työkalunpidike	Ei käytössä	Leikkurin järjestely	Leikkurin järjestely
	Työkalun koko	mm	16	16
	Ladatun työkalun määrä	kpl	5	5
	Kokonaismitat (PLK)	mm	13509101560	13509101560
	Korkeus (alustasta karaan)	mm	970	970
	N.W.	kg	700	700

Automaattisen tankosyöttölaitteen ominaisuudet pienessä CNC-sorvikoneessa

- Valupohja: Parempi suorituskyky jäykkyyden ja iskunkestävyyden suhteen
-Viisto sänky: Helppo lastujen poisto
-Kara Taiwanista: 6000 rpm
-Tarkkuuspalloruuvi, kiskovaunu: Korkeampi käsittelyn tarkkuus ja tehokkuus (soveltuu hyvin pienten tarkkuusmetalliosien valmistukseen)
-Käytännöllinen puolisuljettu metallilevy ja taaksepäin asennettu järjestelmäpaneeli: kätevä käyttö
Valinnaiset lisävarusteet (värähtelylevy, teline pitkälle kappaleelle): Automaattinen syöttö ja käsittely lyhyelle tai pitkälle kappaleelle on saatavana
